Po otvorení rozvádzača sa často ukáže realita mnohých elektroinštalácií – desiatky vizuálne podobných káblov, vedených v rôznych smeroch, bez okamžite čitateľnej logiky pre človeka, ktorý pri montáži nebol. Pôvodný zhotoviteľ sa mohol pri zapájaní orientovať podľa vlastnej skúsenosti, no pri diagnostike poruchy, servisnom zásahu alebo neskoršej modernizácii takýto prístup nestačí. Vtedy sa ukáže, či niekto pred vami myslel na označenie, alebo nie.
Farebné značenie káblov je základom
Farebné označenie vodičov nie je len akýsi zaužívaný zvyk, je to norma. Žlto-zelená patrí výhradne ochrannému vodiču PE, modrá nulovému vodiču N a fázové vodiče sa označujú hnedou, čiernou a sivou.
Tieto farby musia byť zachované konzistentne od hlavného rozvádzača až po každý koncový obvod. Ak narazíte na starú inštaláciu s inou farebnou schémou, nespoliehajte sa na vašu intuíciu, ale nechajte vodiče premerať elektrikárom.
Štítky na káble
Farebné rozlíšenie samo osebe nestačí. Každý elektrický kábel by mal mať fyzický štítok s informáciou o tom, kam vedie, aký obvod obsluhuje a prípadne aké napätie prenáša. Ručne písané štítky fixkou však dlho nevydržia.
Najspoľahlivejšie sú tlačené štítky z odolného papiera, ideálne aj laminované, ktoré chránia text pred vlhkosťou, odieraním a časom. Štítok patrí na oba konce kábla a mal by byť umiestnený blízko konektora, nie niekde v strede trasy, kde ho nikto hneď len tak nenájde.
Svorkovnica do rozvádzača pre udržanie poriadku
Rozvádzač je miesto, kde sa inštalácia buď prehľadne uzatvára, alebo mení na chaos. Svorkovnica do rozvádzača zohráva v tomto ohľade kľúčovú rolu.
Umožňuje prehľadné zakončenie vodičov, jasné oddelenie jednotlivých obvodov a jednoduchú identifikáciu pri každom zásahu. Svorky by mali byť označené rovnako ako vodiče, ktoré do nich ústia. Bez tohto prepojenia stráca označenie káblov polovicu zmyslu.
Sťahovacie pásky a organizácia trás
Označený kábel, ktorý sa stratí v neusporiadanom zväzku, je takmer rovnako nepoužiteľný ako kábel bez štítku. Sťahovacie pásky pomáhajú udržať rozvody prehľadné, vodiče zoskupené podľa obvodov a trasy čitateľné na prvý pohľad.
Dôležité je zväzovať dokopy len káble s podobnou funkciou. Miešanie silových a signálnych vodičov v jednom zväzku komplikuje neskoršiu orientáciu aj prípadné úpravy.
Dôležitosť dokumentácie
Schéma rozvádzača, aj vo forme jednoduchej fotografie s popismi, je niečo, čo ocení každý, kto sa k inštalácii dostane roky po vás.
Revízny technik, elektrikár pri rekonštrukcii, aj vy sami o päť rokov. Pár minút dokumentácie pri dokončení inštalácie ušetrí hodiny dohadovania neskôr.

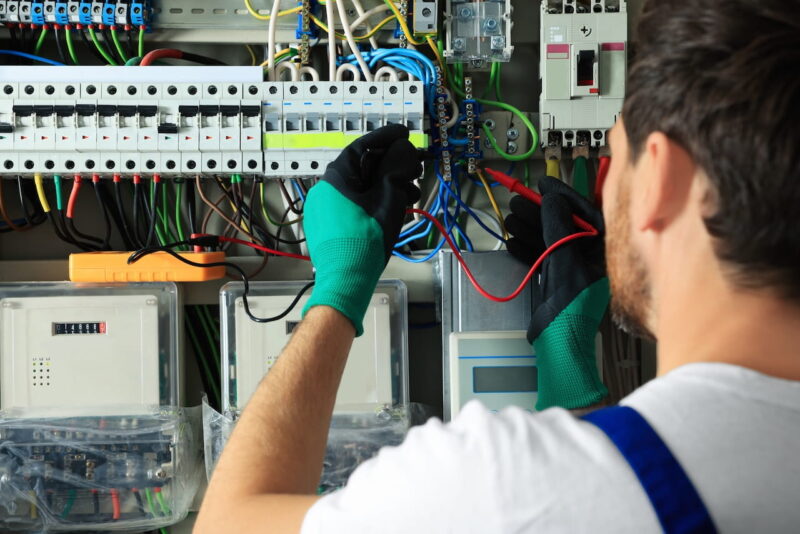

Zdroj obrázku: New Africa / stock.adobe.com
